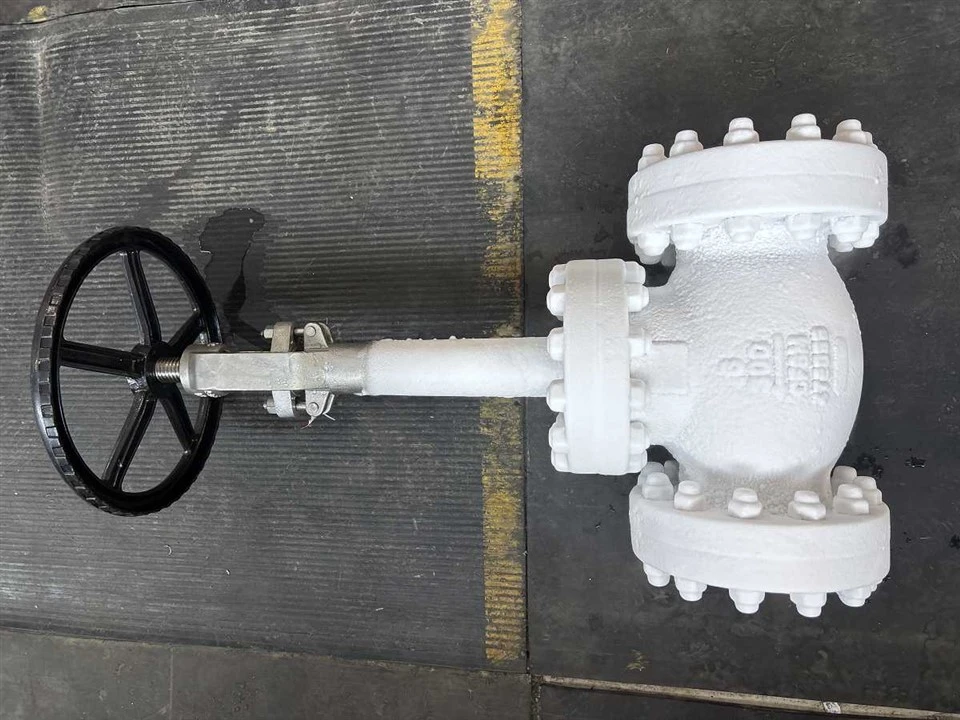

Η Cryogenic Globe Valve χρησιμοποιείται για απενεργοποίηση-, απομόνωση και έλεγχο ροής σε σωλήνες κρυογονικών μέσων. Διαθέτοντας εκτεταμένο καπό, κρυογονική δομή στεγανοποίησης και υλικά κατάλληλα για κρυογονικές συνθήκες, μπορεί να χρησιμοποιηθεί σε συστήματα LNG, υγρού αζώτου, υγρού αργού και άλλων κρυογονικών μέσων.
Βασικά πλεονεκτήματα
Εκτεταμένο κάλυμμα βαλβίδας:Μειώνει την αγωγή των κρυογονικών θερμοκρασιών στο κουτί γέμισης, βελτιώνοντας την απόδοση της στεγανοποίησης συσκευασίας υπό κρυογονικές συνθήκες.
Ζωντανή-Φορτωμένη συσκευασία:Χρησιμοποιεί προφόρτιση ελατηρίου δίσκου για να αντισταθμίσει τη θερμική διαστολή και συστολή της συσκευασίας, μειώνοντας τον κίνδυνο διαρροής στελέχους.
Κρυογονικά υλικά:Τα προαιρετικά υλικά περιλαμβάνουν τα ASTM A351 CF8/CF8M/CF3M και ASTM A182 F304/F316/F316L, που επιλέγονται ανάλογα με τη θερμοκρασία, την πίεση και το μέσο.
Δομή στεγανοποίησης:Μπορεί να διαμορφωθεί με Stellite, PTFE, PCTFE και άλλα υλικά στεγανοποίησης για να ανταποκρίνεται σε διάφορες κρυογονικές συνθήκες.
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Προσδιορισμός |
|
Τύπος βαλβίδας |
Cryogenic Globe Valve, Extended Bonnet |
|
Ονομαστικό μέγεθος |
NPS 1/2"–24" / DN15–DN600* |
|
Εκτίμηση πίεσης |
Κατηγορία 150–1500 / PN16–PN250* |
|
Θερμοκρασία σχεδίασης |
Έως -196 μοίρες * |
|
Υλικό σώματος |
ASTM A351 CF8 / CF8M / CF3 / CF3M |
|
Σφυρήλατο Υλικό |
ASTM A182 F304 / F316 / F316L |
|
Υλικό κοπής |
SS304 / SS316 / SS316L / Nitronic 50 |
|
Κάθισμα / Δίσκος που βλέπει |
Stellite / PTFE / PCTFE |
|
Συσκευασία |
PTFE / Ευέλικτο γραφίτη / Ζωντανό-Φορτωμένο |
|
Τερματισμός σύνδεσης |
RF / RTJ / BW / SW |
|
Λειτουργία |
Χειροτροχός / Γραναζωτός / Πνευματικός / Ηλεκτρικός |
|
Μέσα ενημέρωσης |
LNG / LOX / LIN / LAR / Υγρό αιθυλένιο |
|
Πρότυπα Σχεδιασμού |
ASME B16.34 / API 602 / BS 1873 / ISO 28921* |
|
Πρότυπα δοκιμών |
API 598 / EN 12266-1 / BS 6364* |
|
Πρόσωπο-με-Πρόσωπο |
ASME B16.10 / EN 558 |
|
LOX Καθαρισμός |
ASTM G93 / EN 12300, όταν καθορίζεται |
|
Εγγραφα |
MTC 3.1 / Αναφορά δοκιμής / Έκθεση NDT / CoC |
Cryogenic Design
Απομόνωση φάσης αερίου:Ένα εκτεταμένο κάλυμμα βαλβίδας δημιουργεί έναν χώρο αέριας φάσης, μειώνοντας την αγωγή των κρυογονικών θερμοκρασιών στην περιοχή πλήρωσης.
Έλεγχος πίεσης θαλάμου βαλβίδας:Οι δομές εξισορρόπησης πίεσης ή ανακούφισης πίεσης θαλάμου βαλβίδας μπορούν να διαμορφωθούν σύμφωνα με το μέσο και τις συνθήκες λειτουργίας.
Καθαρισμός LOX:Για εφαρμογές υγρού οξυγόνου, η απολίπανση, ο καθαρισμός, η επιθεώρηση και η συσκευασία μπορούν να πραγματοποιηθούν σύμφωνα με το ASTM G93, EN 12300 ή τις απαιτήσεις του έργου.
Περιοχές Εφαρμογής
LNG:Χρησιμοποιείται σε συστήματα λήψης, αποθήκευσης, εξάτμισης και φόρτωσης/εκφόρτωσης LNG.
Διαχωρισμός αέρα και βιομηχανικά αέρια:Κατάλληλο για κρυογονικούς αγωγούς που περιέχουν υγρό οξυγόνο, υγρό άζωτο και υγρό αργό. Η επεξεργασία καθαρισμού οξυγόνου μπορεί να διαμορφωθεί.
Κρυογονικά Πετροχημικά:Χρησιμοποιείται σε αγωγούς που περιέχουν υγρό αιθυλένιο και άλλους κρυογονικούς υδρογονάνθρακες.
Κατασκευή και Ποιοτικός Έλεγχος
Μηχανική CNC:Η κατεργασία με CNC και η επιθεώρηση διαστάσεων εκτελούνται σε κρίσιμες επιφάνειες στεγανοποίησης, στελέχη βαλβίδων και διαστάσεις σύνδεσης.
Ιχνηλασιμότητα υλικού:Τα στοιχεία που φέρουν κρίσιμη πίεση- υποστηρίζουν τον αριθμό κλιβάνου, το MTC 3.1 και την ιχνηλασιμότητα PMI.
Επιθεώρηση NDT
RT, PT, MT και άλλες μη καταστροφικές υπηρεσίες δοκιμών είναι διαθέσιμες κατόπιν αιτήματος.
Προσαρμογή και Προμήθεια
Σύνδεση και Δομή
Υποστηρίζει RF, RTJ, BW, SW και καθορισμένες δομικές διαστάσεις-του έργου.
Ενεργοποιητής
Μπορεί να εξοπλιστεί με χειροτροχούς, κιβώτια ταχυτήτων, πνευματικούς ή ηλεκτρικούς ενεργοποιητές, επιλεγμένους σύμφωνα με τις απαιτήσεις ροπής και ελέγχου.
Προσαρμογή OEM
Υποστηρίζει προσαρμογή πινακίδων, συσκευασίας, σχεδίων, σχεδίων επιθεώρησης και τεχνικών εγγράφων.
MOQ και χρόνος παράδοσης
Το MOQ μπορεί να παραγγελθεί από 1 μονάδα. Οι τυπικές διαμορφώσεις συνήθως χρειάζονται 3-4 εβδομάδες. Τα ειδικά υλικά, οι ενεργοποιητές ή οι κρυογονικές δοκιμές χρειάζονται συνήθως 6-8 εβδομάδες, με την επιφύλαξη της επιβεβαίωσης της παραγγελίας.
FAQ
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);
Α: Το MOQ για τυπικές κρυογονικές βαλβίδες απενεργοποίησης- ξεκινά από 1 μονάδα. Οι μαζικές αγορές και οι παραγγελίες έργου υπόκεινται σε επιβεβαίωση με βάση τις προδιαγραφές και την ποσότητα.
Ε: Ποιος είναι ο χρόνος παράδοσης για τυπικά προϊόντα;
Α: Οι τυπικές προδιαγραφές χρειάζονται συνήθως 3-4 εβδομάδες. Οι παραγγελίες για ειδικά υλικά, ενεργοποιητές ή κρυογονικές δοκιμές συνήθως χρειάζονται 6-8 εβδομάδες, με τον τελικό χρόνο παράδοσης να εξαρτάται από την επιβεβαίωση της παραγγελίας.
Ε: Μπορείτε να παρέχετε προσαρμοσμένες προδιαγραφές;
Α: Ναι. Η προσαρμογή υποστηρίζεται για μέγεθος, ονομαστική πίεση, υλικό, ακραίες συνδέσεις, υλικά στεγανοποίησης, μεθόδους λειτουργίας και ενεργοποιητές.
Ε: Ποια υλικά είναι διαθέσιμα;
Α: Τα κοινά υλικά περιλαμβάνουν τα ASTM A351 CF8/CF8M/CF3M και ASTM A182 F304/F316/F316L, τα οποία μπορούν να επιλεγούν με βάση το μέσο, τη θερμοκρασία και την πίεση.
Ε: Μπορείτε να παρέχετε κρυογονικές δοκιμές;
Α: Ναι. Η κρυογονική σφράγιση, η διαρροή στελέχους και οι λειτουργικές δοκιμές μπορούν να πραγματοποιηθούν σύμφωνα με τις απαιτήσεις του έργου και θα παρέχονται οι αντίστοιχες εκθέσεις δοκιμών.
Ε: Μπορεί να πραγματοποιηθεί δοκιμή σύμφωνα με το BS 6364;
Α: Μπορούμε να παρέχουμε κρυογονικές δοκιμές BS 6364 σύμφωνα με τις προδιαγραφές της προμήθειας. Συγκεκριμένες θερμοκρασίες δοκιμής, πιέσεις και απαιτήσεις αποδοχής θα επιβεβαιωθούν ανά έργο-ανά-βάση του έργου.
Ε: Μπορεί να χρησιμοποιηθεί για υγρό οξυγόνο (LOX);
Α: Ναι. Για εφαρμογές LOX, η απολίπανση, ο καθαρισμός, η επιθεώρηση και η εξειδικευμένη συσκευασία μπορούν να πραγματοποιηθούν σύμφωνα με τις προδιαγραφές ASTM G93, EN 12300 ή έργου.
Ε: Τι ποιοτικά έγγραφα μπορούν να παρασχεθούν;
Α: Μπορούμε να παρέχουμε MTC 3.1, αναφορές δοκιμών πίεσης, αναφορές κρυογονικών δοκιμών, PMI, NDT, αρχεία επιθεώρησης διαστάσεων και έγγραφα συμμόρφωσης, ανάλογα με τις απαιτήσεις παραγγελίας.
Ε: Υποστηρίζετε την επιθεώρηση από τρίτους-;
Α: Υποστηρίζουμε επιθεωρήσεις τρίτων-όπως SGS, BV και TÜV. Μπορούμε επίσης να βοηθήσουμε τον αγοραστή με την εξέταση εγγράφων, τους ελέγχους διαστάσεων, τη δοκιμή πίεσης και τη μαρτυρία κρυογονικών δοκιμών.
